 세대별
급수용 감압밸브 10kgf/cm² 나사식 |
 |
|
|
| |
|
|
|
|
|
 |
직동식 감압밸브로서 빌딩, 아파트 또는 일반가정용으로 사용되는 제품으로 층별압력 편차로 인한
유량 불균형 문제인 기존 급수방식의 문제점을 완전히 해결하였고 1차측의 압력변화에도 2차측 압력이 일정하게 유지된다. |
|
콤팩트한 구조로 유량조절 범위가 넓으며 소량의 유량제어도 가능하고 가격이 저렴하다. |
|
몸체는 청동으로 내식성이 강하며 여과망이 내장되어 있어 정기적인 청소가 가능하다. |
|
다이아후렘은 EPDM재질에 특수부직포를 삽입하여 내구성이 우수하며 고온(100˚C 이하)에 의한 변형이 없다. |
|
고급형은 시트가 스테인레스강(STS316)으로 내식성이 우수하며 유속에 의한 마모가 거의 없다. |
|
배관작업이 간편한 유니언 Type과 소켓 Type도 있다. |
| |
▶ 유체와 접촉되는 모든 황동부품은 Ni-Cr도금이 되어있어
내식성이 향상되었고 음용수 배관에도 적합하다. |
| |
▶ 주문사양으로 첵크장치가 내장된 제품도 생산되어 유량계의 공회전을 방지한다. |
| |
▶ 압력계 설치용 플러그가 있어 현장에서도 압력 조절이 가능하다. |
|
|
|
|
|
형식NO
|
SI-802
|
|
적 용 유 체
|
냉, 온수 |
|
적 용 압 력
|
MAX,
10kgf/㎠ |
|
압 력 조 절 범 위
|
0.5~3.0,
kgf/㎠, 2.5~5.0kgf/㎠ |
|
작 동 최 소 차 압
|
0.5
kgf/㎠ |
|
적 용 온 도
|
MAX,
80˚C (120˚C는 주문사양) |
|
내 압 시 험
|
수압
MAX, 20kgf/㎠ |
|
접 속 방 법
|
KS
관용 테이퍼 나사(Rc), NPT나사 |
|
주
요
재
질
|
BODY
|
CAST
BRONZE(Bc 6) |
|
압력조절 구동부
|
DIAPHRAGM [EPDM or H.NBR(주문사양)] |
| SEAT |
STS
316 or BRONZE |
|
DISC
|
BRASS
and EPDM(Ni-Cr도금) |
| SCREEN |
STS
304 |
| SPRING HOUSING |
FORGED
BRASS |
|
|
| |
|
| |
|
|
|
|

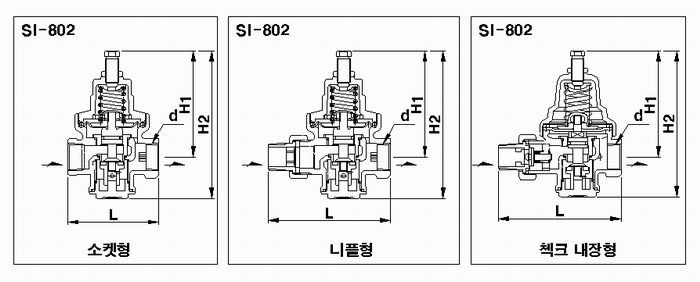

형식 NO
|
SI-802 ("A" Type)
|
|
SIZE
|
L
|
L1
|
H1
|
H2
|
d
|
| 15A (1/2") |
98
|
75
|
91
|
117
|
Rc1/2"
|
| 20A (3/4") |
115
|
86
|
91
|
117
|
Rc3/4"
|
|
|
| |
|
| |
|
|
