 벨로즈형
직동식 감압밸브 10kgf/cm² 나사식 |
 |
|
|
| |
|
|
|
|
|
 |
압력 조절 범위가 넓으며 제어 성능이 뛰어나 신속하고 정확한 작동을 하여 2차측 압력을 유지하며
미세 압력 조절도 가능하다. |
|
빌딩의 고가 수조로부터 각층의 급수 압력 제어에 적합하며 소형경량으로 취급이 간편하다. |
|
몸체는 청동으로 외관이 미려하고 주요 내부품은 스테인레스 강으로 내식성이 우수하며 수명이 길다. |
|
Bellows가 스테인레스 강으로 되어 있어 내구성 및 내식성이 매우 탁월하고 민감한 작동을
하여 높은 신뢰성을 갖는다. |
|
스크린이 내장되어 있어 불순물이나 배관내의 스케일 등에 의한 고장을 사전에 예방할 수 있다. |
|
2차측 압력 범위는 3가지로 구분되고 스프링의 색으로 선택하며 조절 압력이 중복되는 경우 낮은
압력 범위의 스프링을 선택하는 것이 좋다. |
|
|
|
|
|
형식NO
|
SI - 801
|
|
적 용 유 체
|
물
|
|
적 용 압 력
|
MAX,
10kgf/㎠ |
|
압력조절범위
|
0.4~1.7,
1.4~4.0, 3.5~8.0 kgf/㎠ |
|
작동최소차압
|
0.5
kgf/㎠ |
|
적 용 온 도
|
MAX,
80˚C |
|
내 압 시 험
|
수압
MAX, 20kgf/㎠ |
|
접 속 방 법
|
KS
관용 테이퍼 나사(Rc), NPT나사 |
|
주
요
재
질
|
BODY
|
BRONZE(Bc
6) |
|
압력조절 구동부
|
STS
316 (Bellows type) |
| SEAT |
STS
316 |
|
DISK
|
STS
304 and NBR |
| SCREEN |
STS
304 |
| SPRING HOUSING |
FORGED
ALUMINIUM |
|
|
| |
|
|
|
 |
|
형식 NO
|
SI-801
|
|
SIZE
|
L
|
H1
|
H2
|
d
|
|
15A (1/2")
|
90
|
135
|
194
|
Rc1/2"
|
|
20A (3/4")
|
98
|
135
|
194
|
Rc3/4"
|
|
25A (1")
|
108
|
135
|
194
|
Rc1" ..
|
|
| |
|
| |
| |
|
 |
 |
|
 |
| |
| 호칭지름 선정 기준 |
| 1 |
호칭지름 선정에는 압력손실 등을 고려하여 10~20%의 유량을 여유있게 선정하여야
하며, 특히 감압비가 큰 경우나 2차측설정압력이 1kgf/cm²이하의 경우에는 충분한
여유를 고려하여 선정한다. |
| 2 |
감압밸브의 2차측 압력은 1차측 압력에 따라 변화되지만 유량에 대해서도 변화가 생김으로
설정압력을 결정하고 호칭지름을 결정한다. |
| 3 |
감압비가 10:1을 넘을 경우에는 감압밸브를 2개 사용하는 2단 감압을 사용한다.
1단 감압밸브에서 흐르는 유량과 2단 감압밸브에서 흐르는 유량은 동일하지만 1차측 압력과
2차측 압력은 다르므로 반드시 각각의 호칭지름을 선정한다. |
| 4 |
호칭지름을 너무 작게 선정하면 유량이 적어지고 너무 크게 선정되면 채터링 현상등을
일으켜 마모의 원인이 된다. 감압밸브의 최소 조정 가능 유량은 정격유량의 약 5%정도이므로
그 이하의 유량으로 사용하는 호칭지름의 선정은 피하는 것이 좋다. |
|
|
 |
|
 |
|
| |

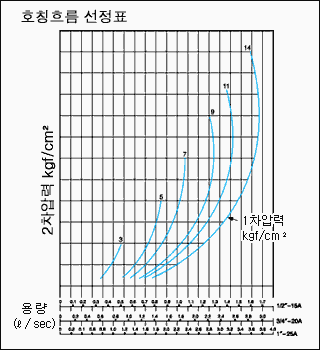

선정예
7kgf/cm²에서 3kgf/cm²로 감압하면서 1.6ℓ/S의 유량을 통과시키는 감압밸브의 선정
2차압력 3kgf/cm²에서 오른쪽으로 수평선을 그어 1차압력 7kgf/cm²와 만나는 점을 찾은 다음
수직으로 그어 내리면 1.6ℓ/S를 만족시키는 3/4" 감압밸브가 선정된다. |
|
| |
|
|
