 감압일체형
수도용앵글밸브 10kgf/cm² 나사식 |
 |
|
|
| |
|
|
|
|
|
 |
아파트 및 오피스텔 등의 세대별 급수에 사용되는 밸브로 종전 수도용 앵글밸브에 감압기능과 첵크기능을
추가한 밸브로서 별도의 갑압밸브 설치가 필요없다. |
|
제품을 콤팩트하게 일체화하여 기존 양수기 함에서의 설치공간이 여유로와 설치시 작업성이 뛰어나다 |
|

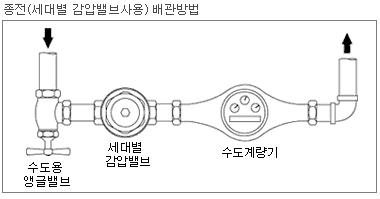

종전배관시 수도계량기의 공 회전으로 인한 문제를 확실하게 해결한 제품이다. |
|
첵크장치가 내장 되어 있어 역류방지가 확실하며 워터햄머 현상을 저감시키는 동시에 배관 구조가
단순하고 설치비 및 유지비를 절감시킨다. |
|
1차측인 수도용앵글밸브 내부에 여과망(Screen)이 내장되어 이물질 청소시 편리하게 사용할
수있다.(사용설명서참조) |
|
몸체는 청동주물품으로 내식성이 강하며 외관이 미려하다. |
| |
▶ 유체와 접촉되는 모든 부품은 Ni, Cr 도금이 되어있어
내식성이 향상되었다. |
| |
▶ 본 제품은 주문자의 요구압력으로 Setting되어 출고되며 "수압시험용볼트"(실용신안등록)가 장착고정되어 세대내의 배관수압 시험시 별도의 조치가 필요없다.(시험이 종료된 후 반드시 빼내어 제거해주면 된다.)
|
|
|
|
|
| 형식NO |
SI-104
|
|
적 용 유 체
|
냉·온수 |
|
적 용 압 력
|
MAX,
10kgf/㎠ |
|
적 용 온 도
|
MAX,
80˚C (MAX, 120˚C 주문사양) |
|
내 압 시 험
|
수압,
20kgf/㎠ |
|
접 속 방 법
|
KS
관용 테이퍼 나사(Rc), NPT나사 |
|
압력조절범위
|
0.5~3.0,
2.5~5.0kgf/㎠ |
|
주
요
재
질
|
BODY
|
BRONZE(Bc 6) |
| COVER |
FORGED
BRASS (Ni, Cr도금) |
| 압력조절 구동부 |
DIAPHRAGM [EPDM or H.NBR]
PISTON [BRASS BAR(Ni,Cr도금) and QUAD-RING(EPDM)] |
| SEAT |
STS316 |
| DISC |
FORGED
BRASS(Ni, Cr도금) |
| PACKING & O-RING |
EPDM |
|
|
| |
|
|
 |
|

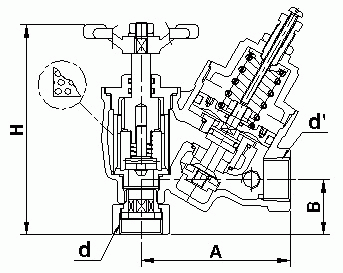

형식 NO
|
SI-104
|
|
SIZE
|
H(OPEN)
|
A
|
B
|
d
|
d'
|
|
15A (1/2")
|
104
|
73
|
28
|
Rc1/2"
|
Rc1/2"
|
|
20A (3/4")
|
112
|
78
|
30
|
Rc3/4"
|
Rc3/4"
|
|
20Ax15A (3/4"x1/2")
|
112
|
78
|
30
|
Rc3/4"
|
Rc3/4"
|
|
25A (1")
|
121
|
93
|
31
|
Rc1"
|
Rc1"
|
|
| |
|
| |
|
| |
|
|
