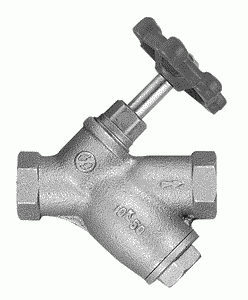

G·S 밸브 "G"형 청동 10kgf/cm² 나사식 |
|
|
|
G·S 밸브 "G"형 청동 10kgf/cm² 나사식 |
 |
|
| |
|
|
 |
밸브의 디스크 부분을 Teflon ring으로 하여 시트 누설이전혀 없고 내열성(150˚C 이하) 및 내압성,
내마모성이 우수하다. |
|
이물질 제거시 Cover의 분해가 쉽도록 EPDM O-Ring을 사용하였다. |
|
여과망(Screen)은 Stainless Steel로 제작되어 내식성, 내구성이 우수하고 개구면적을 크게하여
압력 손실을 극소화 하였다. |
|

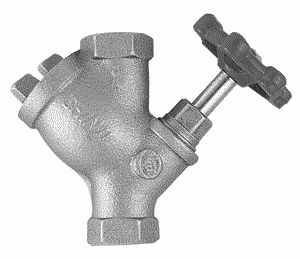

15A~25A는 상향식으로 설치하게 되어 청소가 매우 간편하며, Body의 내부공간이 넓고
유체의 흐름을 이용한 "이물질 부상 여과방식"을 채택하여 이물질이 Screen
내부의 걸름턱에 적체되며 공구 없이도 분해 조립이 편리하게 되어 있다. 특히, Air Vent배관에 설치시 공기포집
역할도 하여 적절하게 사용할 수 있다.
|
|
| |
|
|
|
|
형식 NO
|
SI-501 (15A~25A)
|
SI-501 (32A~50A)
|
|
적 용 유 체
|
증기,
물, Air, Oil |
|
적 용 압 력
|
MAX,
10kgf/㎠ |
|
적 용 온 도
|
MAX,
150˚C (220˚C 주문사양) |
|
내 압 시 험
|
수압
MAX, 20kgf/㎠ |
|
접 속 방 법
|
KS
관용테이퍼 나사(Rc),NPT 나사 |
|
주요재질
|
BODY
|
BRONZE
(Bc 6) |
|
BONNET. COVER
|
FORGED
BRASS |
|
SCREEN
|
STS 304 (상향 걸름형)
|
STS 304 (일반형)
|
|
DISC
|
BRASS
and TEFLON |
|
O-Ring
|
EPDM |
|
|
|
|
|

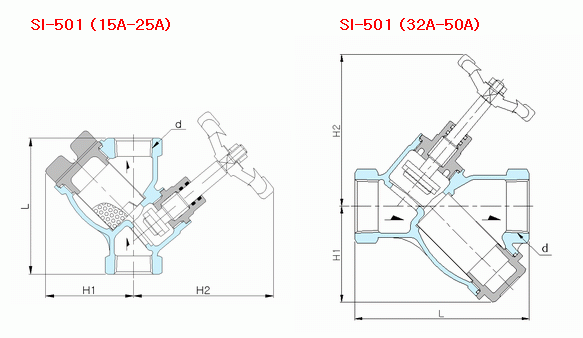

형식 NO
|
|
|
SIZE
|
L
|
H1
|
H2
|
d
|
타공크기
|
| 15A
(1/2") |
74
|
48
|
76
|
Rc1/2" |
φ0.8
|
| 20A
(3/4") |
93
|
55
|
81
|
Rc3/4" |
φ0.8
|
| 25A
(1") |
103
|
62
|
96
|
Rc1" |
φ0.8
|
| 32A
(11/4") |
136
|
75
|
118
|
Rc11/4" |
φ1.0
|
| 40A
(11/2") |
157
|
86
|
135
|
Rc11/2" |
φ1.0
|
| 50A
(2") |
190
|
108
|
150
|
Rc2" |
φ1.0
|
|
|
|
