세대별 급수용 감압밸브 10kgf/cm² [1MPa]



  • 세대별 감압밸브로서 빌딩, 아파트 또는 일반가정용으로 사용되는 제품으로 층별압력 편차로 인한 유량 불균형 문제인 기존 급수방식의 문제점을 완전히 해결하였고 1차측의 압력변화에도 2차측 압력이 일정하게 유지된다.
  • 콤팩트한 구조로 유량조절 범위가 넓으며 소량의 유량제어도 가능하고 가격이 저렴하다.
  • 다이아후렘은 "EPDM"재질에 특수부직포를 삽입하여 내구성이 우수하며 고온(100˚C 이하)에 의한 변형이 없다.
  • 배관작업이 간편한 니플 Type과 소켓 Type도 있다.

    ▶ 첵크장치가 내장된 제품도 생산되어 유량계의 공회전을 방지한다. (주문사양)
    ▶ 압력계 설치용 플러그가 있어 필요에 따라 별도의 압력계 설치가 가능하다.(주문사양)


형식 NO SI-802 SI-802A
적 용 유 체 냉ㆍ온수
적 용 압 력 MAX, 10kgf/㎠
압 력 조 절 범 위 0.5~3.5 kgf/㎠, 2.5~5.0kgf/㎠
적 용 온 도 0 ~ 100˚C
내 압 시 험 수압 MAX, 20kgf/㎠
접 속 방 법 KS 관용 테이퍼 나사(Rc), NPT나사
주
요
재
질		 BODY CAST BRONZE CAST BRASS(NPb)
압력조절 구동부 DIAPHRAGM [EPDM or H.NBR]
SEAT STS 304
DISC BRASS and VITON
SCREEN STS 304
SPRING STS 304

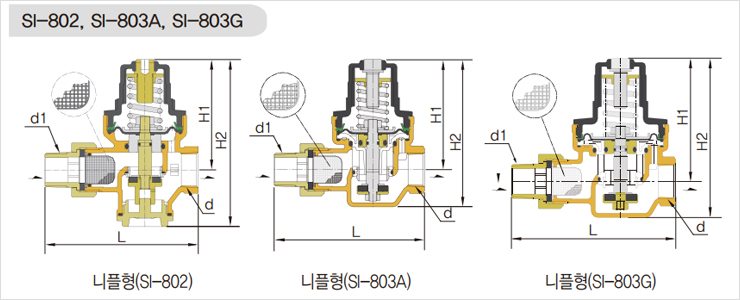

UNIT : mm

형식 NO

 TYPE SI-802 SI-802A
SIZE L H1 H2 d d1 L H1 H2 d d1
니플형 92

66

 100 Rc1/2" R1/2" 92 66 100 Rc1/2" R1/2"
15A (1/2") 소켓형 68 66 100 Rc1/2" - 68 66 100 Rc1/2" -
  첵크내장형 102 66 100 Rc1/2" R1/2" 102 66 100 Rc1/2" R1/2"
  니플형 97 66 100 Rc3/4" R3/4"
20A (3/4") 소켓형 71 66 100 Rc3/4" -
  첵크내장형 108 66 100 Rc3/4" R3/4"
