감압일체형 수도용 앵글밸브 10kgf/cm² [1MPa]



  • 아파트 및 오피스텔 등의 세대별 급수에 사용되는 밸브로 종전 수도용 앵글밸브에 감압기능과 첵크기능을 추가한 밸브로서 별도의 감압밸브 설치가 필요없다.
  • 제품을 콤팩트하게 일체화하여 기존 양수기 함에서의 설치공간이 여유로와 설치시 작업성이 뛰어나다.
  • 종전배관시 수도계량기의 공 회전으로 인한 문제를 확실하게 해결한 제품이다.
  • 첵크기능이 내장되어 있어 역류방지가 확실하며 워터햄머 현상을 저감시키는 동시에 배관 구조가 단순하고 설치비 및 유지비를 절감시킨다.
  • 1차측인 수도용앵글밸브 내부에 여과망(Screen)이 내장되어 이물질 청소시 편리하게 사용할 수있다.(사용설명서참조)

    • ▶ 본 제품은 주문자의 요구압력으로 Setting되어 출고되며 "수압시험용볼트"(실용신안등록)가 장착고정되어 세대내의 배관수압 시험시 별도의 조치가 필요없다.(시험이 종료된 후 반드시 빼내어 제거해 주어야 한다.)


형식 NO SI-104 SI-104A
적 용 유 체 냉ㆍ온수
적 용 압 력 MAX, 10kgf/㎠
적 용 온 도 0 ~ 100˚C
내 압 시 험 수압 20kgf/㎠
접 속 방 법 KS 관용 테이퍼 나사(Rc), NPT나사
압력조절범위 0.5~3.5,2.5~5.0kgf/㎠
주
요
재
질		 BODY CAST BRONZE CAST BRASS(NPb)
압력조절 구동부 DIAPHRAGM [EPDM or H.NBR]
SEAT STS304
DISC BRASS & VITON
SCREEN STS 304
PACKING & O-RING EPDM
SPRING STS 304

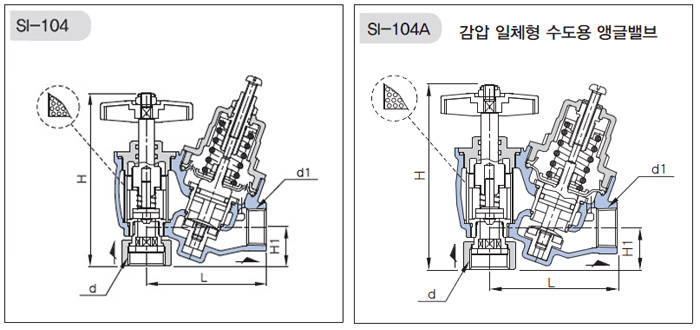

UNIT : mm

형식 NO

 SI-104 SI-104A
SIZE H
(OPEN)		 L H1 d d1 H
(OPEN)		 L H1 d d1
   15A (1/2") 98 68 22 PF1/2" Rc1/2" 98 68 22 PF1/2" Rc1/2"
   20Ax15A(3/4"x1/2") 106 71 26 PF3/4" Rc1/2" 106 71 26 PF3/4" Rc1/2"
   20A (3/4") 106 71 26 PF3/4" Rc3/4"
   25A (1") 121 93 31 PF 1" Rc 1"
