 "밸브일체형" 썩션 디퓨자 10kgf/cm², 16kgf/cm² [1MPa],[1.6MPa] |
|
|
 |
- 펌프의 흡입측에 설치되어 밸브 기능인 유체 유입구 차단기능과 유체내의 이물질을 제거하는 기능을 동시에 갖는다.
- 경량이며 배관 공간과 공수를 최대한 줄여 설치할 수 있어 설치비 및 자재를 절감할 수 있다.
- Body 출구측 내부에 다수의 Guide Plate가 내장되어 있어 유체의 흐름을 안정시켜 주며 Pump를
보호하는 중요한 기능을 한다.
- 여과망이 2중으로 되어 있어 후레싱후 Mesh(20#)망을 제거하면 Pump의 부하가 현저히 감소된다.
- 여과망의 개구면적을 크게 하여 압력손실이 매우 적으며 유체 저항이 거의 없고 청소를 쉽게 할 수 있다.
- 설치위치에 따라 지지대의 높이를 자유로이 조절할 수 있고, Drain 및 Gauge 부착 Boss가 있어
종·횡형 모두 설치할 수 있다.
▶ 음용수 Line에 적합한 수지분체도장 제품도 생산됨.(주문사양)
|
 |

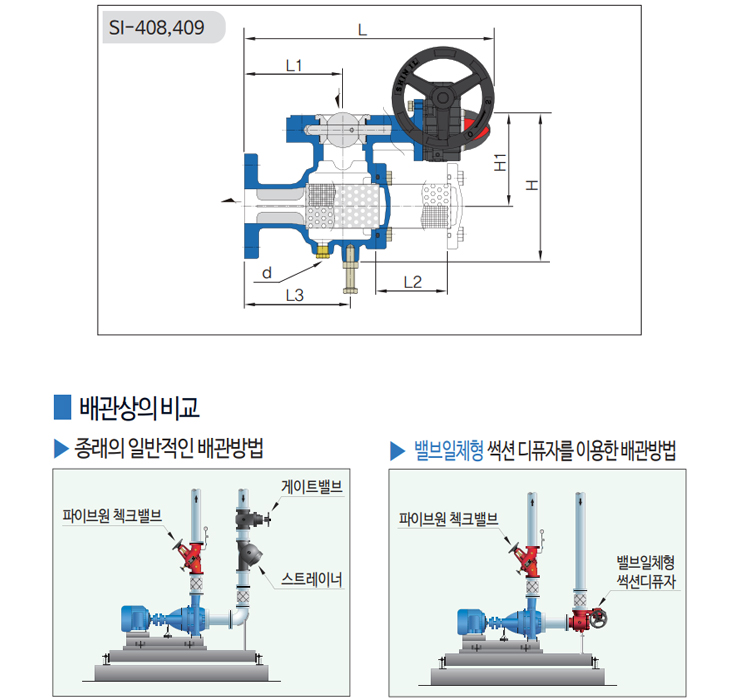

| 형식
NO |
SI-408 |
SI-409 |
| 적 용 유 체 |
냉ㆍ온수, 기름 |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
MAX, 16kgf/㎠ |
| 적 용 온 도 |
0˚C ~ 120˚C |
| 내 압 시 험 |
수압 MAX, 20kgf/㎠ |
수압 MAX, 30kgf/㎠ |
| 접 속 방 식 |
KS 10K FF, ANSI 플랜지 |
KS 20K FF, ANSI 플랜지 |
주
요
재
질 |
BODY |
CAST IRON |
DUCTILE IRON |
| COVER |
CAST IRON |
DUCTILE IRON |
| SCREEN |
STS 304 (Perforated
Screen+mesh) |
| SEAT PACKING |
EPDM |
|
|
|
 |
 |
 |
| UNIT : mm |
| SIZE |
IN |
50A |
65A |
65A |
80A |
80A |
100A |
100A |
100A |
125A |
125A |
125A |
150A |
150A |
150A |
| OUT |
50A |
50A |
65A |
65A |
80A |
65A |
80A |
100A |
80A |
100A |
125A |
100A |
125A |
150A |
| L |
362 |
398 |
398 |
423 |
423 |
466 |
466 |
466 |
520 |
520 |
510 |
555 |
560 |
553 |
| L1 |
144 |
160 |
160 |
182 |
182 |
202 |
202 |
202 |
239 |
239 |
228 |
257 |
262 |
254 |
| L2 |
108 |
130 |
130 |
152 |
152 |
175 |
175 |
175 |
203 |
203 |
203 |
228 |
228 |
228 |
| L3 |
155 |
178 |
178 |
201 |
201 |
229 |
229 |
229 |
257 |
257 |
246 |
282 |
287 |
279 |
| H |
199 |
232 |
232 |
262 |
262 |
306 |
306 |
306 |
341 |
341 |
341 |
377 |
377 |
377 |
| H1 |
118 |
140 |
140 |
150 |
150 |
179 |
179 |
179 |
193 |
193 |
193 |
212 |
212 |
212 |
| d |
R3/8"-19 |
R1/2"-14 |
R3/4"-14 |
|
|
| SIZE |
IN |
200A |
200A |
200A |
250A |
250A |
250A |
300A |
300A |
300A |
350A |
350A |
350A |
400A |
400A |
400A |
| OUT |
125A |
150A |
200A |
150A |
200A |
250A |
200A |
250A |
300A |
250A |
300A |
350A |
300A |
350A |
400A |
| L |
682 |
671 |
671 |
836 |
836 |
836 |
943 |
943 |
943 |
1025 |
1025 |
1025 |
1099 |
1099 |
1099 |
| L1 |
319 |
309 |
309 |
383 |
383 |
383 |
449 |
449 |
449 |
500 |
500 |
500 |
529 |
529 |
529 |
| L2 |
286 |
386 |
286 |
360 |
360 |
360 |
430 |
430 |
430 |
482 |
482 |
482 |
525 |
525 |
525 |
| L3 |
350 |
340 |
340 |
422 |
422 |
422 |
505 |
505 |
505 |
532 |
532 |
532 |
552 |
552 |
552 |
| H |
446 |
446 |
446 |
542 |
542 |
542 |
639 |
639 |
639 |
710 |
710 |
710 |
822 |
822 |
822 |
| H1 |
255 |
255 |
255 |
310 |
310 |
310 |
370 |
370 |
370 |
415 |
415 |
415 |
484 |
484 |
484 |
| d |
R3/4"-14 |
R1"-11 |
|
|
|
| * 타공스크린크기 : φ3 *
메쉬스크린크기 : 20# |
|
|
|
|
