 개별난방용 차압조절밸브 10kgf/cm² [1MPa] |
|
 |
- 유량이 폭넓게 변할 수 있는 개별난방 아파트의 실별 자동온도조절 시스템에 적용 되며,
유량 변동에 따른 차압조절 기능이 있다.
- 밸브 몸체에 표기된 유체의 방향(화살표)에 따라 설치 한다면 수평ㆍ수직 어느 배관에도
설치 가능하다.
- 일반적인 보일러 시스템에서는 공급과 환수의 사이에 설치하여 보일러의 과부하를 저감
할 수 있다.
- 차압을 설정한 후에 임의로 조정하는 것을 방지하기 위한 고정용 볼트가 있다.
▶ 설치시 배관내에 불순물, 녹, 스케일, 용접슬러지 등 불순물이 깨끗이 제거 되어야
한다.
▶ 모든 배관 연결부에 누수가 없어야 하며, 본 제품을 배관에 설치시 파손 및 누수가
없도록 취급 하여야 한다.
▶ 설치 및 사용전에는 제품과 동봉 되어있는 안내서를 반드시 읽으시고 설치 및 셋팅은
숙련된 작업자에 의해 실시 되어야 한다.
|
 |
| 형식
NO |
SI-1101 |
| 적 용 유 체 |
냉ㆍ온수 |
| 적 용 압 력 |
MAX, 10kgf/㎠ |
| 적 용 온 도 |
0˚C ~ 100˚C |
| 내 압 시 험 |
수압 MAX, 20kgf/㎠ |
| 접 속 방 식 |
KS 관용 테이퍼나사 |
| 차 압 조 절 범 위 |
0.1 ~ 0.6kgf/㎠ |
주
요
재
질 |
BODY |
FORGED BRASS |
| DISC PACKING |
VITON |
| NIPPLEㆍNUT |
FORGED BRASS |
| HANDLE |
NYLON (나일론) |
| SPRING |
STS 304 |
|
|
|
 |

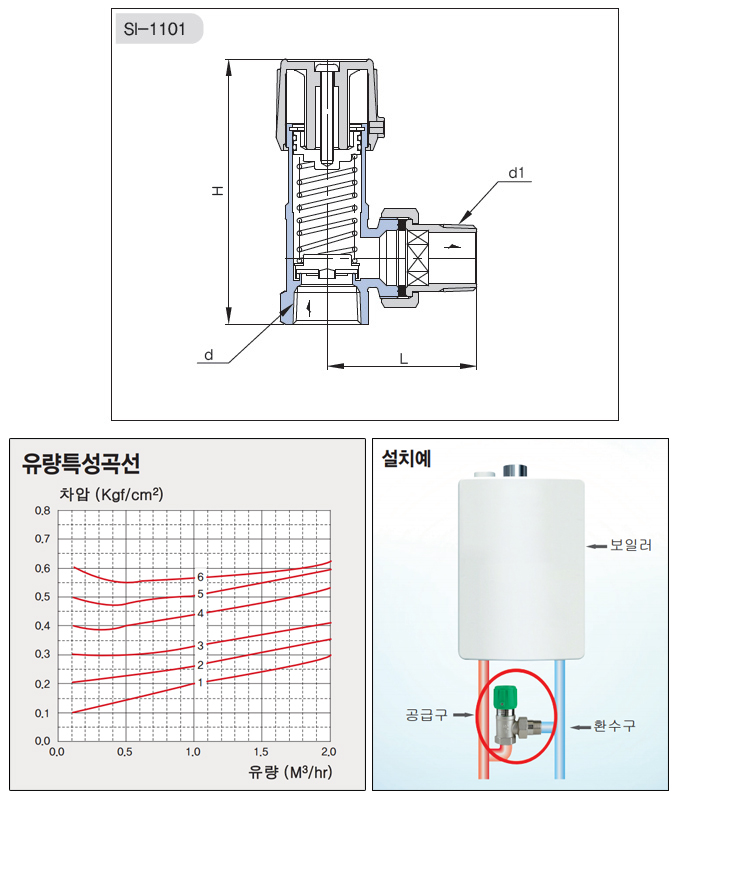

| UNIT : mm |
| 형식 NO |
SI-1101 |
| SIZE |
L |
H |
d |
d1 |
| 20A (3/4") |
59.0 |
104.0 |
Rc3/4" |
Rc3/4" |
|
|
|
|
|
|
|
